Messstative

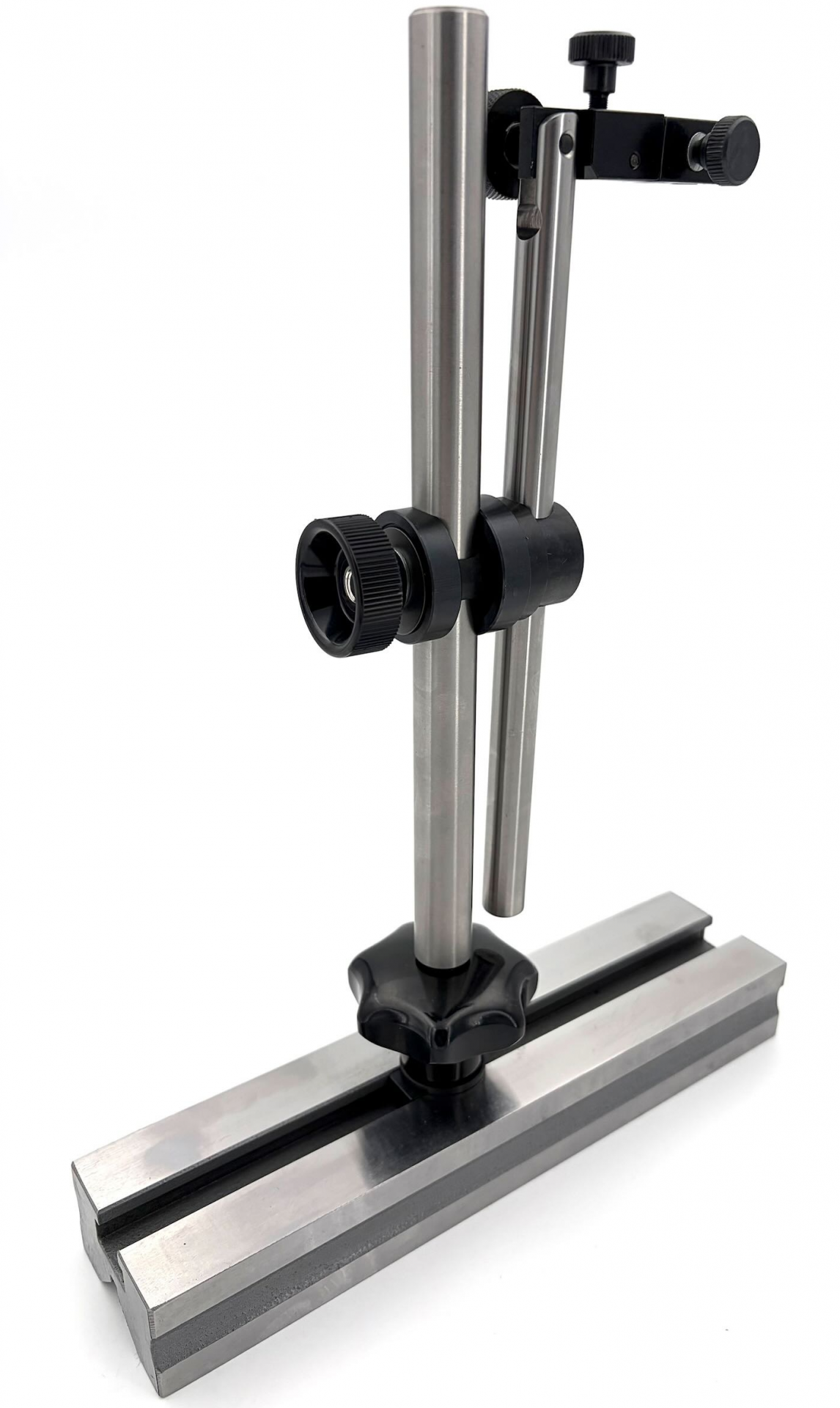

Universal-Messstativ Nr. 95

  • mit Feineinstellung
  • allseitig feinstgeschliffener Fuß
  • mit Prisma zum Aufsetzen auf Wellen oder zylindrischen Körpern
  • Säule mit großer Handmutter auf dem Fuß verstellbar und festspannbar
Säulenhöhe mm 300 350
Ausladung mm 180 180
Fuß LXBXH mm 250 x 60 x 35 250 x 60 x 35
Säulen-Ø mm 16 25
Querarm-Ø mm 16 16
Material: Säulen+Querarm mm verchromt rostfrei
Gewicht kg 3,800 5,000
Messstativ ohne Messuhr Bestell-Nr. 951201 951202
Prismafuß Bestell-Nr. 951101 951101
Gestänge komplett Bestell-Nr. 952701 952702

Universal-Magnet-Messstativ Nr. 96

  • mit abschaltbarem Magnetfuß
  • mit Prisma zum Aufsetzen auf allen ebenen und zylindrischen Stahlflächen
  • Standsäule und Querarm verchromt
  • Querarm mit Gelenk und Messuhr-Feineinstellung
Größe   1 2
Gesamthöhe mm 285 500
Ausladung mm 180 180
Haftkraft ca. kp 60 80
Magnetfuß LxBxH mm 70 x 46 x 65 75 x 60 x 80
Säulen-Ø mm 16 20
Querarm-Ø mm 16 16
Messuhraufnahme Ø mm 8 8
Anschlussgewinde   M 10 M 12
Gewicht Messstativ ohne Messuhr kg 2,330 4,980
Gewicht Magnetfuß allein kg 1,325 2,700
Messstativ ohne Messuhr Bestell-Nr. 961201 961202
Magnetfuß Bestell-Nr. 961101 961102
Holzetui für Messstativ Bestell-Nr. 961301 961302

Einzelteile

für Messstativ Nr. 96

Benennung Bestell-Nr. Größe 1 Bestell-Nr. Größe 2
Kreuzkopf komplett 96/2 96/2-2
Feineinstellung komplett 96/5 96/5
Querarm komplett mit Feineinstellung 96/6 96/6
Säule mit Querarm komplett 96/7 96/7-2
Säule 96/11 96/11-2
Querarm 96/12 96/12
Klemm-Mutter 96/13 96/19




Feineinstellungen

für Messstative


Bestell-Nr. 96/5

Bestell-Nr. 130-01-03-00

Bestell-Nr. 130-02-03-00


Universal-Magnet-Meßstativ Nr. 130

  • mit mechanischer Zentralklemmung
  • mit Feineinstellung
  • große Beweglichkeit mittels Spanngriff
  • Magnetfuß mit hoher Haftkraft (durch Drehschalter ein- und abschaltbar)
  • kombinierte Aufnahme für Messuhr, Feinzeiger oder Messsonde mit Schaft B 8 mm H 7
  • kombinierte Aufnahme für Fühlhebelmessgerät mit Schwalbenschwanzhalterung
Größe   1 2
Gesamthöhe mm 430 310
Aktionsradius mm 285 200
Magnetfuß LxBxH mm 70 x 46 x 65 65 x 50 x 55
Haftkraft ca. kp ca. 60 ca. 50
Anschlußgewinde mm M10 M 8
Gesamtgewicht kg 2,200 1.220
Meßstativ komplett ohne Meßuhr Bestell-Nr. 1301201 1301202
Holzetui Bestell-Nr. 1301301 1301302
Stativ ohne Magnetfuß Bestell-Nr. 1301401 1301402
Magnetfuß Bestell-Nr. 1301101 1301102

Universal-Messstativ Nr. 131

  • mit Vakuum-Haftfuß zur Verwendung auf Hartgesteinsplatten und anderen antimagnetischen Unterlagen
Gesamthöhe mm 390
Vakuum-Haftfuß mm Ø 100
Haftkraft kp ca. 23
Gesamtgewicht kg 1,500
Messstativ komplett Bestell-Nr. 1311201
Holzetui Bestell-Nr. 1311301
Vakuum-Haftfuß Bestell-Nr. 1311101

Messstativ Nr. 133

  • mit rundem Magnetfuß
  • mit Feineinstellung
  • Messuhraufnahme 8 mm
  • Schwalbenschwanz
Größe   1 2
Gesamthöhe mm 170 190
Runder Magnetfuß-Ø mm 35 x 30 40 x 50
Säulen-Ø mm 10 10
Querarm-Ø mm 8 8
Ausladung mm 130 130
Gewicht kg 0,400 0,600
Messstativ ohne Messuhr Bestell-Nr. 1331201 1331202
runder Magnetfuß Bestell-Nr. 1331101 1331102
Gestänge komplett Bestell-Nr. 1330001 1330001

Universal-Messstativ Nr. 134

  • mit mechanischer Zentralklemmung
  • mit Feineinstellung
  • Prismafuß
Gesamthöhe mm 400
Aktionsradius mm 285
Prismafuß LxBxH mm 250 x 60 x 35
Nettogewicht kg 3,900
Meßstativ komplett ohne Messuhr Bestell-Nr. 1341201
Prismafuß Bestell-Nr. 1341101
Gestänge komplett Bestell-Nr. 1340001

Universal-Magnet-Messstativ Nr. 136

  • mit flexiblem Stahlgliederarm
  • mit Feineinstellung
  • abschaltbarer Magnetfuß
Gesamthöhe mm 350
Aktionsradius mm 200
Messuhraufnahme mm 8
Magnetfuß LxBxH mm 70 x 46 x65
Haftkraft kp 60
Nettogewicht kg 1,850
Messstativ ohne Messuhr Bestell-Nr. 1361201
Magnetfuß Bestell-Nr. 1361101
Gliederarm komplett Bestell-Nr. 1360001

Magnet-Messstativ Nr. 137

  • mit abschaltbarem Magnetfuß
  • mit Feineinstellung
  • Messuhraufnahme 8 mm
Gesamthöhe mm 230
Ausladung mm 150
Magnetfuß LxBxH mm 65 x 50 x 55
Haftkraft kp 50
Säulen-Ø mm 12
Querarm-Ø mm 10
Nettogewicht kg 1,45
Messstativ ohne Messuhr Bestell-Nr. 1371201
Magnetfuß (M8) Bestell-Nr. 1371101
Gestänge Bestell-Nr. 1370001

Magnet-Messstativ Nr. 143/1

  • mit mechanischer Zentralklemmung
  • mit Feineinstellung
  • ein- und ausschaltbarer Magnetfuß
  • kombinierte Aufnahme für Messuhren, Feinzeiger oder Messsonden mit Schaft-Ø 8 mm
  • kombinierte Aufnahme für Fühlhebelmessgerät mit Schwalbenschwanzhalterung
Typ   143/1
Gesamthöhe mm 200
Aktionsradius mm 150
Magnetfuß LxBxH mm 40 x 30 x 35
Haftkraft kp 20
Anschlussgewinde mm M 5
Nettogewicht kg 0,4
Messstativ komplett Bestell- Nr. 1431201
Stativ ohne Fuß Bestell- Nr. 1431401
Magnetfuß Bestell- Nr. 1431101

Magnet-Messstative Nr. 143/3

  • mit mechanischer Zentralklemmung
  • mit Feineinstellung
  • ein- und ausschaltbarer Magnetfuß
  • kombinierte Aufnahme für Messuhren, Feinzeiger oder Messsonden mit Schaft-Ø 8 mm
  • kombinierte Aufnahme für Fühlhebelmessgerät mit Schwalbenschwanzhalterung
Typ   143/3
Gesamthöhe mm 380
Aktionsradius mm 300
Magnetfuß LxBxH mm 73 x 50 x 55
Haftkraft kp 60
Anschlussgewinde mm M 8
Nettogewicht kg 1,7
Messstativ komplett Bestell- Nr. 1431203
Stativ ohne Fuß Bestell- Nr. 1431403
Magnetfuß Bestell- Nr. 1431104
