Messstativfüße

Magnetfüße -- Vakuum-Haftfüße -- Prismafüße

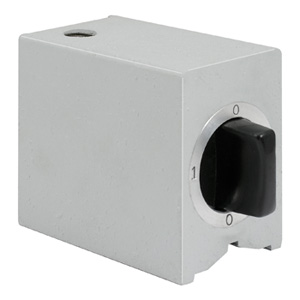

Magnetfüße

schaltbar

Abbildung 1	Abbildung 2	Abbildung 3





Abbildung	Größe	Haftkraft	Anschlussgewinde	Nettogewicht	Bestellnr.
	L x B x H (mm)	kp		kg
1	70 x 46 x 65	60	M 10	1,3	961101
2	75 x 60 x 80	80	M12	2,7	961102
3	65 x 50 x 55	60	M8	1,2	1371101



Andere Anschlussgewinde auf Anfrage.



---

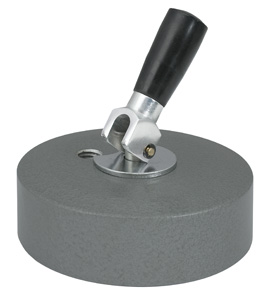

Magnetfüße

Permanentmagnete

	Abbildung 4





Abbildung	Größe	Haftkraft	Anschlussgewinde	Nettogewicht	Bestellnr.
	Ø (mm)	kp		kg
4	40 x 30	40	M8 x 0,75	0,3	1331103



Andere Anschlussgewinde auf Anfrage.



---



Vakuum-Haftfuß

schaltbar

Abbildung 5





Abbildung	Größe	Haftkraft	Anschlussgewinde	Nettogewicht	Bestellnr.
	Ø (mm)	kp		kg
5	90 x 20	40	M10	0,4	1311101



Andere Anschlussgewinde auf Anfrage.



---

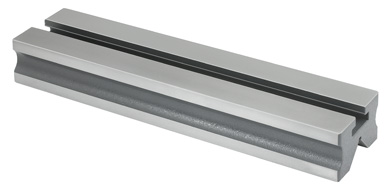

Prismafuß

Abbildung 6





Abbildung	Größe	Nettogewicht	Bestellnr.
	L x B x H (mm)	kg
6	250 x 60 x 35	1,8	951101





---
